Размеры совпали, а подшипник не подошёл — где ошибаются при подборе деталей для миксера

Опубликовано: 16.10.2026

Ситуация, знакомая многим механикам и владельцам спецтехники: после долгих поисков найден подшипник с точно такими же посадочными размерами. Внутренний диаметр, внешний диаметр, ширина — всё сходится до миллиметра. Деталь установлена на место, миксер заработал. Но радость длится неделями, а иногда и днями. Новый узел гудит, перегревается или просто рассыпается, оставляя смесительный барабан без опоры. Почему так происходит?

Проблема кроется в привычке оценивать комплектующие исключительно по трём цифрам из каталога. Для узлов с малыми нагрузками и спокойным режимом работы этого часто хватает. Но автобетоносмеситель — это не конвейерная лента. Это постоянная вибрация, ударные нагрузки при езде по стройплощадкам, абразивная пыль и огромный вес вращающегося барабана с мокрым бетоном. В таких условиях внешнее совпадение габаритов становится лишь иллюзией надёжности. Даже для подшипника для миксера совпадение трёх габаритов не подтверждает полной взаимозаменяемости.

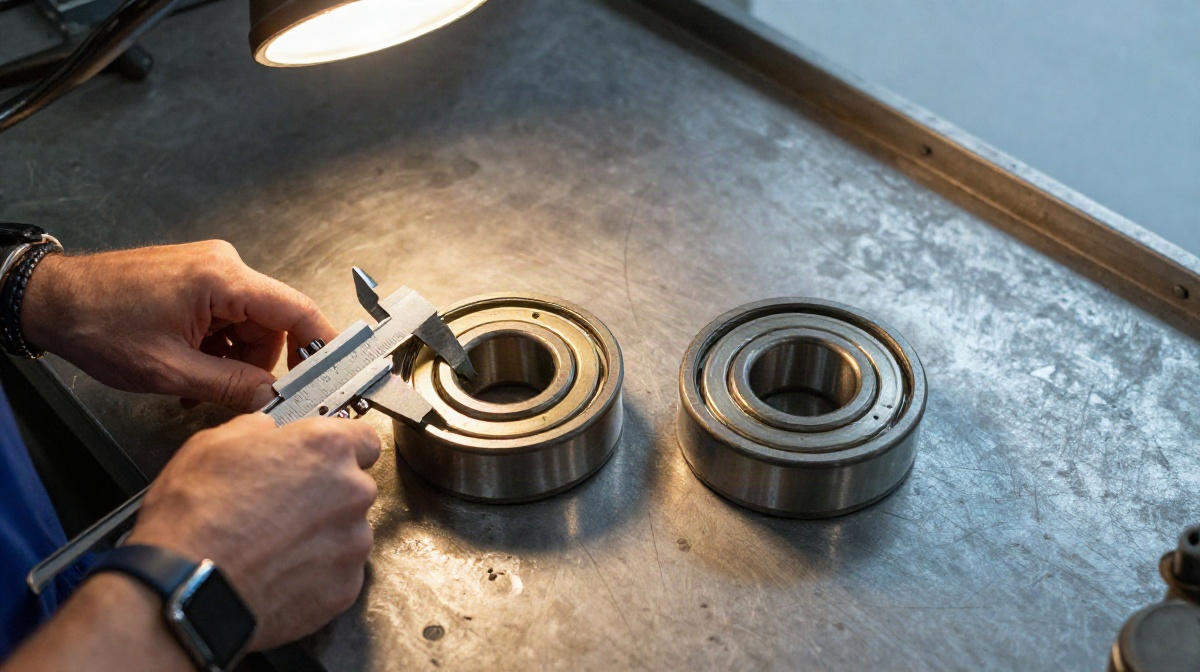

Три цифры — это лишь посадочное место

Основная ошибка — отождествление размера подшипника с его конструкцией. Маркировка вида «80х200х48» говорит только о том, что деталь встанет в посадочное отверстие редуктора или рамы и сядет на вал. Она ничего не сообщает о том, что находится внутри этой металлической оболочки.

Два подшипника с идентичными габаритами могут кардинально отличаться:

• Типом тел качения: шариковый узел рассчитан на одни нагрузки, роликовый — на совершенно другие, более высокие радиальные усилия.
• Углом контакта: в опорах барабана миксера часто используются конические роликоподшипники, которые воспринимают не только вес барабана, но и осевые сдвиги. Замена конического узла на цилиндрический приведёт к быстрому разрушению, даже если размеры совпали.
• Количеством рядов: однорядный подшипник не заменит двухрядный без потери жёсткости конструкции.

Прежде чем искать замену по размерам, нужно точно понимать, какой именно тип подшипника стоял с завода и какие нагрузки он несёт.

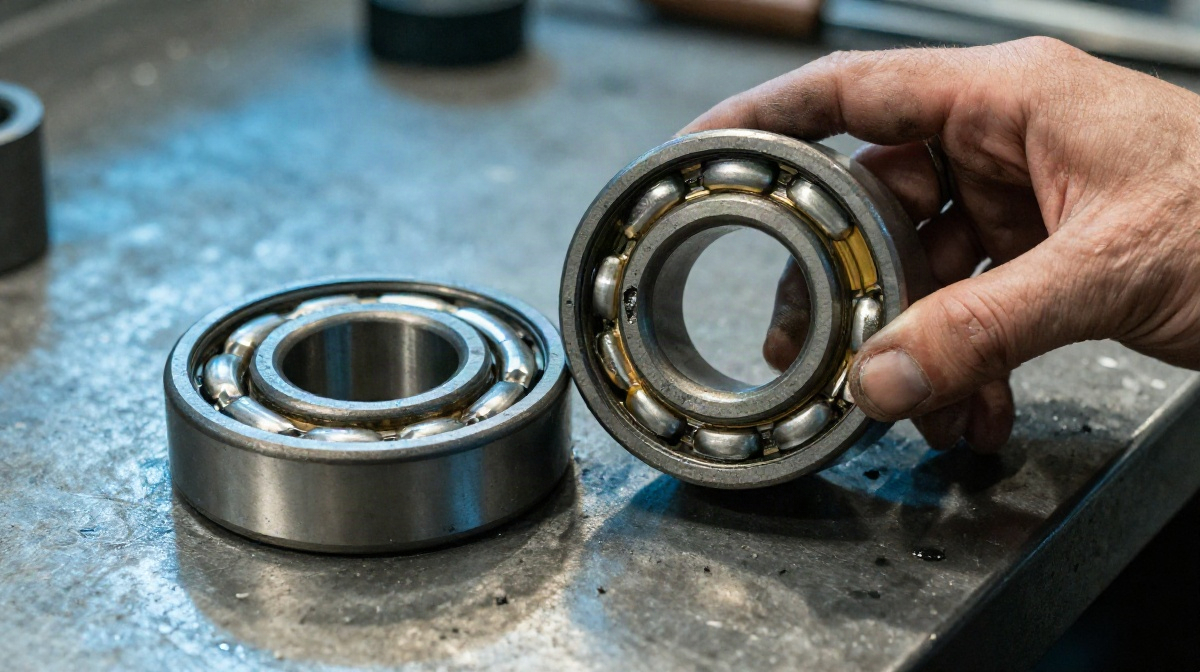

Грузоподъёмность: скрытая причина быстрых поломок

Каждый подшипник имеет два ключевых параметра: динамическая и статическая грузоподъёмность. Динамическая определяет, сколько оборотов узел выдержит под нагрузкой прежде чем начнётся усталостное выкрашивание металла. Статическая — какую предельную нагрузку деталь выдержит в неподвижном состоянии без остаточных деформаций тел качения и дорожек.

Дешёвый аналог из ближайшего магазина запчастей часто имеет грузоподъёмность на 20–40% ниже оригинала. В статике, на стенде, разницы не видно. Но как только в барабан попадает бетонная смесь весом в несколько тонн, а машина начинает движение по разбитой дороге, слабый подшипник получает запредельные ударные нагрузки. Металл перегревается, ролики деформируются, и узел заклинивает.

Экономия в тысячу рублей на стоимости детали оборачивается простоем миксера на сутки, стоимостью аварийного ремонта и штрафами за срыв сроков заливки.

Внутренняя геометрия и зазоры

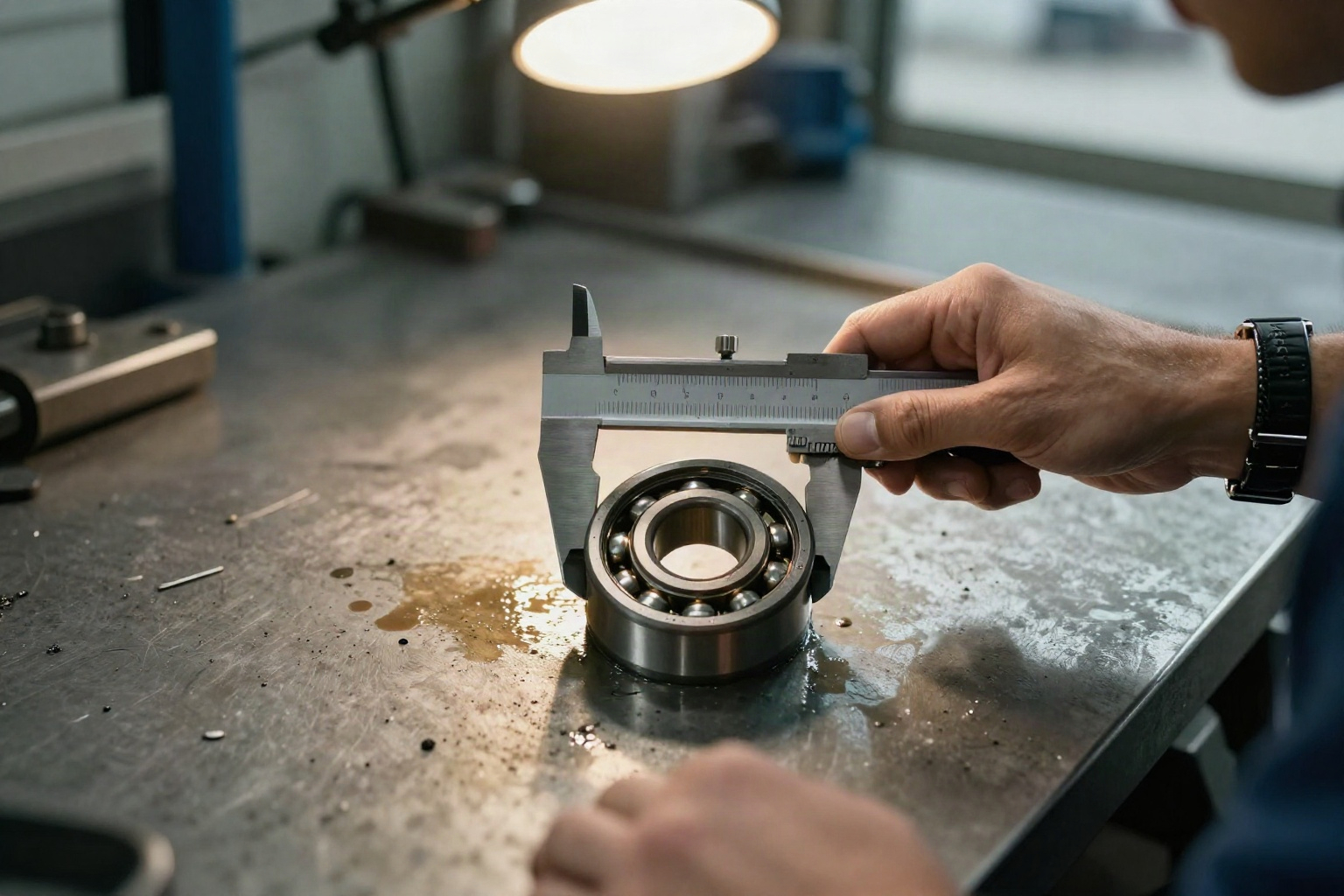

Посадочные размеры — это наружный контур. Внутренняя геометрия не менее важна, и её не измерить штангенциркулем. Речь идёт о радиальных и осевых зазорах между телами качения и кольцами.

В процессе работы подшипник нагревается. Если зазор слишком мал, температурное расширение стали приведёт к тому, что ролики или шарики окажутся зажаты между кольцами. Возникает эффект преднатяга, который не был предусмотрен конструкцией. Трение резко возрастает, смазка выгорает, начинается интенсивный износ.

И наоборот: увеличенный зазор, который иногда намеренно закладывают для высокотемпературных узлов, в опоре миксера приведёт к биению барабана. Вибрация разрушит не только сам подшипник, но и посадочные места в корпусе, превращая замену детали в сложный восстановительный ремонт с применением сварки и наплавки. Практическую сторону проверки дополняет публикация «проверка маркировки подшипника FAG 809280».

Производители оригинальных комплектующих подбирают зазоры под конкретный узел с учётом температурных режимов и нагрузок. Слепой подбор по размеру игнорирует эту тонкую настройку.

Сепаратор: латунь, сталь или пластик?

Сепаратор (обойма, удерживающая тела качения на равном расстоянии) — одно из самых уязвимых мест в нагруженных узлах. Материал сепаратора нужно выбирать с учётом нагрузок и условий работы узла.

• Штампованный стальной сепаратор — стандарт для многих подшипников. Он прочен, но под ударными нагрузками может деформироваться.
• Латунный массивный сепаратор — выбор для тяжёлых условий. Латунь гасит вибрации, устойчива к ударным нагрузкам и лучше отводит тепло. Если оригинальный подшипник имел латунный сепаратор, установка аналога со стальным часто сокращает ресурс узла в несколько раз.
• Полимерный (полиамидный) сепаратор — отличный выбор для высокоскоростных шпинделей благодаря малому весу и тихой работе. Но в опорах бетоносмесителя, где доминируют тяжёлые толчки и абразивная среда, пластик быстро трескается и крошится.

При подборе замены нужно обязательно уточнять материал сепаратора. Внешне подшипники могут быть неотличимы, но разница в ресурсе окажется колоссальной.

Класс точности и фаски

Класс точности (по ГОСТ или международным стандартам ABEC/ISO) определяет допуски на размеры и геометрию деталей. Для опор вращающихся барабанов обычно достаточно нормального или шестого класса, но здесь есть нюанс с фасками.

Фаска на внутреннем и наружном кольцах нужна для того, чтобы деталь свободно входила на вал и в корпус при запрессовке. У дешёвых аналогов фаски часто выполнены с нарушением геометрии: острые кромки, заусенцы или слишком малый радиус. При монтаже такая деталь царапает вал, создавая очаги концентрации напряжений. В условиях переменных нагрузок миксера царапина быстро становится усталостной трещиной, и вал обрывается.

Качественные подшипники имеют строго выверенные фаски, исключающие повреждение посадочных поверхностей даже при плотных натягах.

Защита от среды: уплотнения

Бетоносмеситель работает в агрессивной атмосфере. Пыль от цемента, песок, влага — всё это стремится попасть внутрь подшипника. Если выбранная деталь не имеет надёжных уплотнений (щитов или контактных манжет), абразив быстро смешается со смазкой, превратив её в шлифовальную пасту.

Открытый подшипник с одинаковыми габаритами стоит дешевле закрытого, но в узлах миксера его применение бессмысленно. Если оригинальная деталь шла с интегрированными контактными уплотнениями (например, суффиксы 2RS или 2Z в маркировке), замена на открытый вариант потребует внешних лабиринтных уплотнений в корпусе. Если их нет, деталь погибнет от загрязнения за пару недель.

Как избежать ошибок: практический чек-лист

Чтобы замена детали в миксере не превратилась в бесконечный цикл ремонтов, стоит придерживаться простого алгоритма.

1. Считайте полную маркировку. Не ограничивайтесь тремя цифрами размера. Буквы и цифры после них — это суффиксы, указывающие на зазор, класс точности, тип сепаратора и уплотнения. Именно они отличают узел для спокойного электродвигателя от узла для тяжёлого барабана.
2. Ищите по номеру детали, а не по размерам. Если известен заводской номер (каталожный номер OEM или крупного бренда вроде FAG), поиск по нему даст точные аналоги с учётом всех скрытых параметров. Поиск по размерам — это крайняя мера, когда маркировка уничтожена коррозией.
3. Сравнивайте грузоподъёмность. Выбрав аналог по размерам, откройте каталоги обоих производителей и сравните динамическую (C) и статическую (C0) грузоподъёмность. Если аналог уступает более чем на 15%, от него лучше отказаться.
4. Учитывайте специфику узла. Опорные и поворотные ролики миксера несут колоссальную радиальную нагрузку. Редукторы вращения требуют высокой точности и определённого преднатяга. Не пытайтесь поставить универсальную деталь туда, где инженеры заложили специализированное решение.
5. Проверяйте бренд и происхождение. На рынке много контрафакта, где на дешёвом подшипнике нормального размера выбита маркировка премиального бренда. Покупайте у поставщиков, которые дают гарантию и имеют прямые контракты с заводами.

Когда размер — не главное

Иногда возникает соблазн модифицировать посадочное место, чтобы поставить более доступный подшипник другого размера. Расточить корпус под больший наружный диаметр или проточить вал под меньший внутренний — практики, допустимые лишь для временного ремонта лёгкой техники.

В конструкции автобетоносмесителя толщина стенок корпуса и диаметр вала рассчитаны под конкретные нагрузки. Расточка ослабляет корпус, а уменьшение сечения вала снижает его усталостную прочность. В узлах, где вращается многотонный барабан, такие модификации могут привести к разрушению несущей конструкции, что несёт прямую угрозу безопасности и многократно увеличивает стоимость восстановления.

При подборе подшипника для миксера приходится учитывать и стоимость, и ожидаемый ресурс. Но этот компромисс должен строиться на понимании физики работы узла, а не на слепом доверии к совпадению трёх габаритных цифр. Внимание к скрытым параметрам — грузоподъёмности, зазорам, сепаратору и уплотнениям — единственный способ обеспечить технике реальную работу без внезапных простоев.
